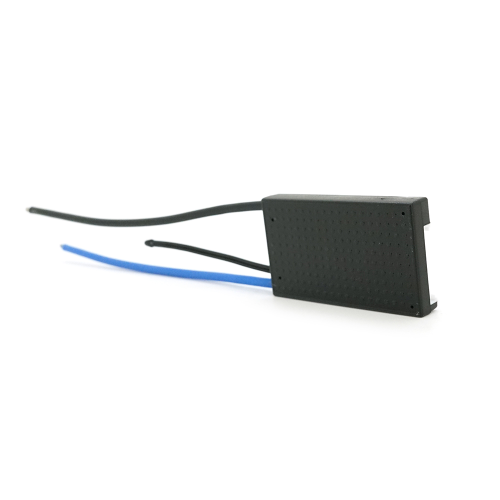

BMS плата DaLy Li-ion 36V 10S 20 / 20A

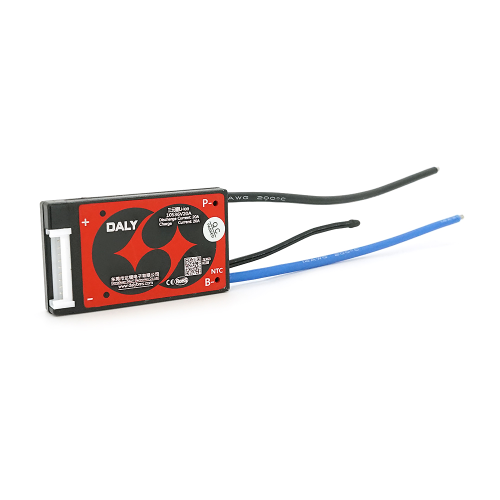

BMS плата Daly Liion 10S 36V 20A (симетричний порт) Надійна та ультракомпактна плата захисту BMS від відомого бренду Daly призначена для контролю стану та забезпечення безпеки акумуляторних складання на 36 В (10S). Ця модель орієнтована на роботу з літійними елементами (Liion з номінальною напругою осередків 3.6В / 3.7В) і відмінно підходить для заміни штатних плат або складання нових АКБ для легкого електротранспорту. BMS Daly 10S 20A - це ідеальний вибір для електровелосипедів, електросамокатів, гіроскутерів, моноколіс, а також портативних акумуляторних інструментів та малопотужних джерел безперебійного живлення (ДБЖ). Ключові особливості та переваги: * Симетричний порт (20А / 20А): Заряджання та розряджання акумулятора відбуваються через одні й ті самі силові дроти (порти P і B). Це значно спрощує схему підключення, економить місце під час монтажу та знижує ризик помилок при складанні батареї. * Клас захисту IP67: Плата поміщена в міцний пластиковий корпус фірмового червоного кольору і повністю залита вологонепроникним теплопровідним компаундом. Вона захищена від пилу, бризок води, сильної вібрації та випадкових падінь, що є критично важливим для використання на відкритому повітрі в електротранспорті. * Комплексна система безпеки: BMS безперервно контролює робочі параметри кожного осередку. Вбудовані захисні алгоритми миттєво спрацьовують при: * Перезарядження осередку (перевищення порогової напруги). * Перерозряд (критичному падінні напруги). * Перевищення допустимого струму (коротке замикання / перевантаження). * Перегріві (завдяки виносному термодатчику NTC). * Пасивне балансування: Плата оснащена вбудованою схемою пасивного балансування зі струмом до 35 мА. На фінальній стадії зарядки BMS автоматично шунтує повністю заряджені осередки, дозволяючи банкам, що відстають, «дотягнутися» до потрібного рівня. Це забезпечує рівномірне зношування осередків і продовжує загальний термін служби батареї. Виробник Daly BMS Тип хімії акумулятора Liion (3.6 / 3.7 В) Кількість осередків у серії (S) 10S (номінальна напруга 36 В) Поріг напруги перезаряду (комірка) 4.25 ± 0.05 В Поріг напруги перерозряду (комірка) 2.70 ± 0.1 В Максимальний постійний струм розряду 20 А Максимальний постійний струм заряду 20 А (симетричний порт) Струм пасивного балансування 35 мА Захист за температурою (NTC) Так (відключення при перегріві) Габаритні розміри ~ 61×33×9 мм Строго дотримуйтесь алгоритму складання: 1. Надійно припаяйте (або прикрутіть) товстий синій провід B від плати BMS до загального мінусу акумулятора. 2. Візьміть балансувальний шлейф окремо від плати. Тонкий чорний провід (перший у ряду) припаяйте до загального мінусу осередку №1 (точка B). Далі послідовно припаюйте кольорові дроти до плюсів осередків: перший кольоровий провід — до плюса комірки №1 (B1), другий — до плюса комірки №2 (B2) і так далі до останнього проводу (B10), що йде на загальний плюс усієї батареї. 3. Візьміть мультиметр і заміряйте напруги прямо на контактах фішки шлейфу: напруга між сусідніми пінами повинна становити ~3.6 4.2В, а сумарна напруга повинна плавно і рівно наростати від першого піна до останнього. 4. Тільки після успішного виміру шлейфу акуратно та щільно вставте роз`єм у гніздо плати BMS. 5. Підключайте зарядний пристрій та навантаження до загального плюсу батареї та до силового чорного проводу P, що виходить із BMS.
