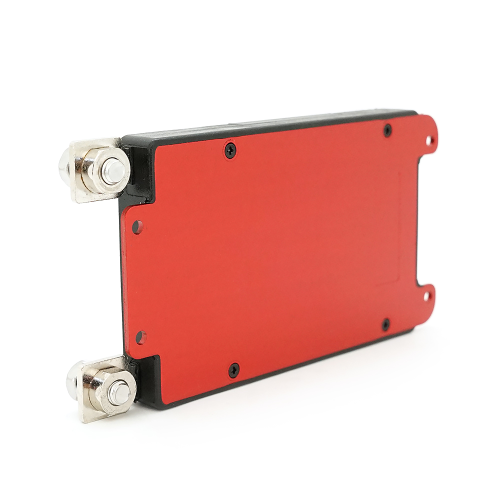

BMS плата DaLy DL8S-100A LiFePO4 24V 8S 100100A

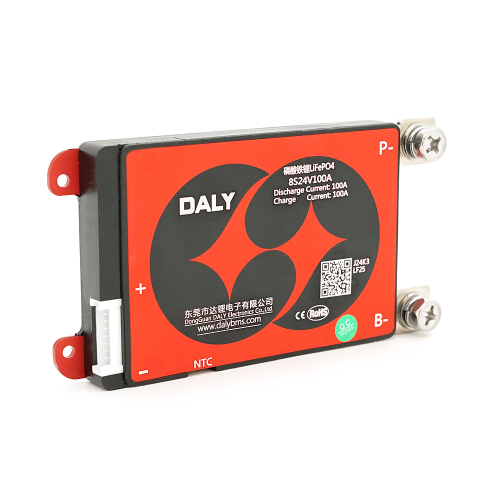

Захисна BMS плата DALY LiFePO4 8S 24V 100A з пасивним балансуванням (IP67, симетричний порт)

Надійна та високопродуктивна силова плата захисту (BMS) від провідного світового бренду Daly BMS (модель DL8S-100A) розроблена для контролю та безпечної експлуатації акумуляторних зборок із 8 послідовно з'єднаних літій-залізо-фосфатних елементів (LiFePO4 8S із номінальною напругою 25.6 В / 24 В, у повністю зарядженому стані — 29.2 В).

Плата розрахована на високий постійний струм навантаження до 100 А (тривала потужність до 2.5 кВт). Вона є найпопулярнішим рішенням для побудови 24-вольтних систем резервного живлення на базі гібридних сонячних інверторів, джерел безперебійного живлення (ДБЖ / UPS), автономних сонячних станцій, а також для електротранспорту (човнові електромотори, поломийні машини, гольф-кари та спецтехніка).

Ключові особливості та переваги:

• Симетричний порт (100А / 100А): Заряджання та розряджання акумулятора здійснюються через одні й ті самі силові виводи (порти P- та B-). Це спрощує схему підключення, знижує внутрішній опір та унеможливлює помилки при комутації з інвертором або зарядним пристроєм.

• Абсолютна герметичність (IP67): Електронна плата поміщена в міцний алюмінієвий радіаторний корпус фірмового червоного кольору та повністю залита вологонепроникним теплопровідним компаундом. Вона повністю захищена від пилу, бруду, прямого попадання води та інтенсивних вібрацій.

• Повний комплект захисту LiFePO4: BMS здійснює безперервний моніторинг кожного з 8 осередків та миттєво знеструмлює коло при виникненні аварійних ситуацій:

  • Перезаряд осередку (> 3.65 В).

  • Перерозряд осередку (< 2.50 В).

  • Коротке замикання та перевантаження по струму (постійний струм до 100 А, піковий — до 200 А).

  • Перегрів (завдяки виносному термодатчику NTC).

• Пасивне балансування: Інтегрована система пасивного балансування зі струмом до 30–35 мА вирівнює напругу на осередках наприкінці циклу заряджання, усуваючи дисбаланс банок та забезпечуючи максимальну віддачу ємності всієї батареї.

Технічні характеристики:

Комплектація:

• BMS плата Daly LiFePO4 8S 24V 100A (DL8S-100A) — 1 шт.

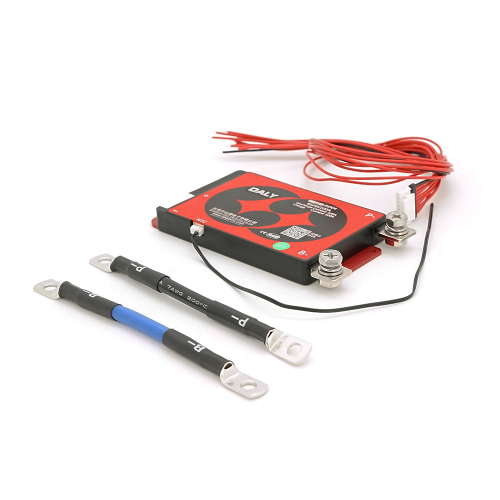

• Оригінальний балансувальний шлейф із роз'ємом — 1 шт.

1.Монтаж силового мінуса (B-):Роз'єм шлейфу повинен бути ВІДКЛЮЧЕНИЙ від BMS.

Насамперед надійно припаяйте (або затисніть через силове обтискне клемне вушко) товстий синій провід B- від плати BMS до загального мінусу акумуляторної збірки (мінус 1-го осередку).

2.Розпайка балансувального шлейфу (8S):

Візьміть балансувальний шлейф окремо від плати (не вставляючи його в гніздо BMS) та послідовно припаяйте дроти:

• Тонкий чорний провід (B-) — до загального мінусу 1-ї комірки;

• 1-й кольоровий провід (B1) — до плюса 1-ї комірки;

• 2-й кольоровий провід (B2) — до плюса 2-ї комірки;

• ... і так далі послідовно до останнього провідника (B8), який паяється на загальний плюс усієї батареї (B+).

3.Замір напруг на фішці шлейфу:Контрольна перевірка мультиметром.

Візьміть мультиметр і заміряйте напруги безпосередньо на контактах роз'єму шлейфу від чорного проводу: напруга між кожним сусіднім піном має становити ~3.2 В, а сумарна напруга повинна плавно зростати від 3.2 В до ~25.6 В (чи 29.2 В на зарядженій батареї).

4.Підключення шлейфу до плати:

Тільки після успішного виміру та перевірки кроку напруг акуратно вставте роз'єм шлейфу в відповідне гніздо плати BMS.

5.Підключення навантаження та зарядки:

Підключайте інвертор / зарядний пристрій до загального плюсу батареї (B+) та до силового чорного проводу P-, що виходить із BMS.
