BMS плата DaLy DL8S-200A LiFePO4 24V 8S 200200A

Захисна BMS плата DALY LiFePO4 8S 24V 200A з пасивним балансуванням (IP67, симетричний порт)

Надпотужна силова плата захисту (BMS) від провідного світового бренду Daly BMS (модель DL8S-200A) розроблена для контролю та безпечної експлуатації високонавантажених акумуляторних зборок із 8 послідовно з'єднаних літій-залізо-фосфатних елементів (LiFePO4 8S із номінальною напругою 25.6 В / 24 В, у повністю зарядженому стані — 29.2 В).

Плата розрахована на високий постійний струм навантаження до 200 А (тривала робоча потужність до 5.0 кВт). Вона є ідеальним рішенням для побудови потужних 24-вольтних систем резервного живлення на базі гібридних сонячних інверторів (3–5 кВт), ДБЖ (UPS), автономних сонячних електростанцій, а також для важкого електранспорту та спецтехніки (тягові батареї для човнів, гольф-карів, навантажувачів, будинків на колесах / RV).

Ключові особливості та переваги:

• Симетричний порт (200А / 200А): Заряджання та розряджання акумулятора здійснюються через одні й ті самі силіві виводи (порти P- та B-). Це спрощує монтаж, зменшує внутрішній опір ланцюга та унеможливлює помилки при підключенні потужних інверторів або зарядних пристроїв.

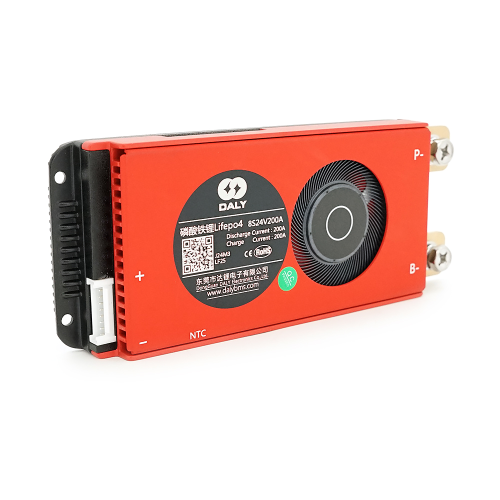

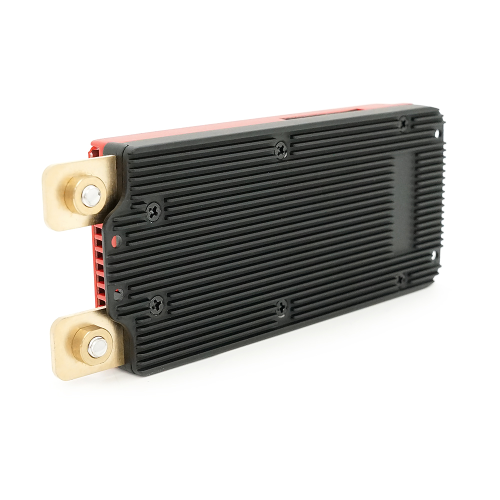

• Абсолютна герметичність (IP67): Електронна плата поміщена у збільшений алюмінієвий радіаторний корпус фірмового червоного кольору з покращеним тепловідводом і повністю залита вологонепроникним теплопровідним компаундом. Вона стійка до пилу, бруду, прямого попадання води та інтенсивних вібрацій.

• Комплексний захист LiFePO4: BMS здійснює безперервний моніторинг кожного з 8 осередків та миттєво знеструмлює коло при виникненні аварійних ситуацій:

  • Перезаряд осередку (> 3.65 В).

  • Перерозряд осередку (< 2.50 В).

  • Коротке замикання та перевантаження по струму (постійний струм до 200 А, піковий — до 400 А).

  • Перегрів (завдяки виносному термодатчику NTC).

• Пасивне балансування: Інтегрована система пасивного балансування зі струмом до 30–35 мА вирівнює напругу на осередках наприкінці циклу заряджання, усуваючи дисбаланс банок та забезпечуючи максимальну віддачу ємності всієї батареї.

Технічні характеристики:

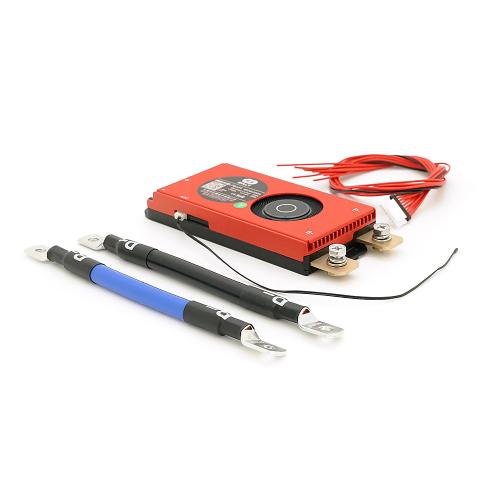

Комплектація:

• BMS плата Daly LiFePO4 8S 24V 200A (DL8S-200A) — 1 шт.

• Оригінальний балансувальний шлейф із роз'ємом — 1 шт.

1.Монтаж силового мінуса (B-):Роз'єм шлейфу повинен бути ВІДКЛЮЧЕНИЙ від BMS.

Насамперед надійно припаяйте (або затисніть через силове обтискне клемне вушко відповідного перерізу) товстий провід B- від плати BMS до загального мінусу акумуляторної збірки (мінус 1-го осередку).

2.Розпайка балансувального шлейфу (8S):

Візьміть балансувальний шлейф окремо від плати (не вставляючи його в гніздо BMS) та послідовно припаяйте дроти:

• Тонкий чорний провід (B-) — до загального мінусу 1-ї комірки;

• 1-й кольоровий провід (B1) — до плюса 1-ї комірки;

• 2-й кольоровий провід (B2) — до плюса 2-ї комірки;

• ... і так далі послідовно до останнього провідника (B8), який паяється на загальний плюс усієї батареї (B+).

3.Замір напруг на фішці шлейфу:Контрольна перевірка мультиметром.

Візьміть мультиметр і заміряйте напруги безпосередньо на контактах роз'єму шлейфу від чорного проводу: напруга між кожним сусіднім піном має становити ~3.2 В, а сумарна напруга повинна плавно зростати від 3.2 В до ~25.6 В (чи 29.2 В на зарядженій батареї).

4.Підключення шлейфу до плати:

Тільки після успішного виміру та перевірки кроку напруг акуратно вставте роз'єм шлейфу в відповідне гніздо плати BMS.

5.Підключення навантаження та зарядки:

Підключайте інвертор / зарядний пристрій до загального плюсу батареї (B+) та до силового провідника P-, що виходить із BMS.
