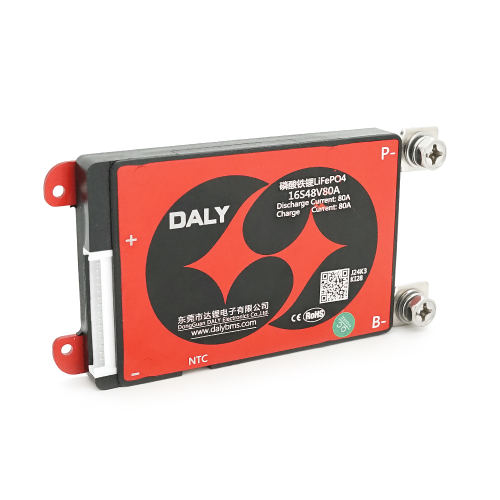

BMS плата DaLy DL16S-80A LiFePO4 48V 16S 8080A

Захисна BMS плата DALY LiFePO4 16S 48V 80A з пасивним балансуванням (IP67, симетричний порт)

Високонадійна силова плата захисту (BMS) від провідного світового бренду Daly BMS (модель DL16S-80A) розроблена для контролю та безпечної експлуатації потужних акумуляторних зборок із 16 послідовно з'єднаних літій-залізо-фосфатних елементів (LiFePO4 16S із номінальною напругою 51.2 В, у повністю зарядженому стані — 58.4 В).

Ця плата є популярним рішенням для побудови високопотужних домашніх та комерційних систем резервного живлення. Вона ідеально підходить для використання із гібридними сонячними інверторами на 48 В, джерелами безперебійного живлення (ДБЖ / UPS), електротранспортом (електрокари, навантажувачі, гольф-кари, електрочовни), а також для складання ємних резервних банок живлення для оселі та офісу.

Ключові особливості та переваги:

• Симетричний порт (80А / 80А): Заряджання акумулятора та підключення навантаження здійснюються через одні й ті самі силові виводи (порти P- та B-). Це значно спрощує монтаж силових кабелів, знижує опір ланцюга та унеможливлює помилки при підключенні інвертора або зарядного пристрою.

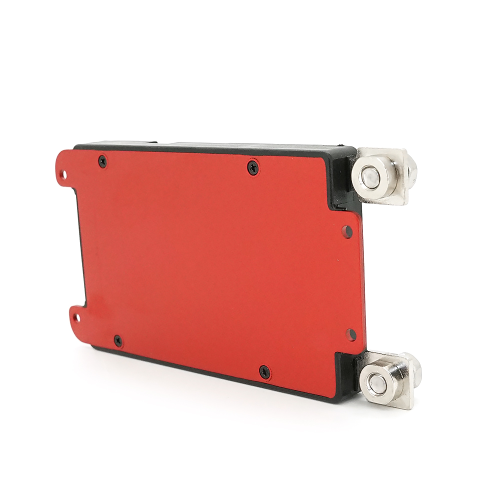

• Абсолютна герметичність (IP67): Плата поміщена в міцний алюмінієвий радіаторний корпус фірмового червоного кольору і повністю залита вологонепроникним теплопровідним компаундом. Вона стійка до вологи, пилу, агресивного навколишнього середовища, сильних вібрацій та механічних пошкоджень.

• Комплексний захист LiFePO4: BMS здійснює безперервний моніторинг кожного з 16 осередків і миттєво блокує ланцюг при виникненні аварійних ситуацій:

  • Перезаряд осередку (> 3.65 В).

  • Перерозряд осередку (< 2.50 В).

  • Коротке замикання та перевантаження по струму (постійний струм до 80 А, піковий — до 160–200 А).

  • Перегрів (завдяки виносному термо датчику NTC).

• Пасивне балансування: Інтегрована система пасивного балансування зі струмом до 30–35 мА вирівнює напругу на осередках наприкінці циклу заряджання, запобігаючи «розбігу» банок за напругою та забезпечуючи повне використання ємності всієї збірки.

Технічні характеристики:

Комплектація:

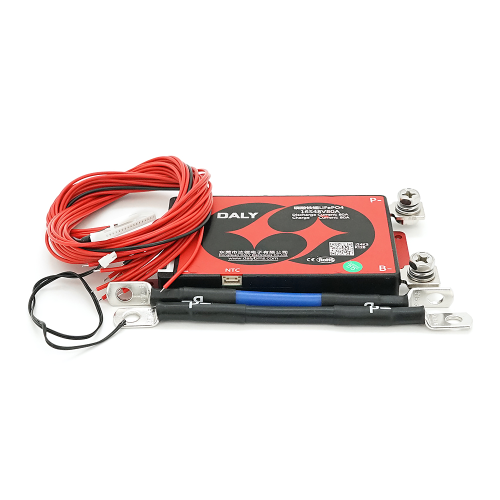

• BMS плата Daly LiFePO4 16S 48V 80A (DL16S-80A) — 1 шт.

• Оригінальний балансувальний шлейф із роз'ємом — 1 шт.

1.Монтаж силового мінуса (B-):Роз'єм шлейфу повинен бути ВІДКЛЮЧЕНИЙ від BMS.

Насамперед надійно припаяйте (або затисніть через сильове обтискне клемне вушко) товстий синій провід B- від плати BMS до загального мінусу акумуляторної збірки (мінус 1-го осередку).

2.Розпайка балансувального шлейфу (16S):

Візьміть балансувальний шлейф окремо від плати (не вставляючи його в гніздо BMS) та послідовно припаяйте дроти:

• Тонкий чорний провід (B-) — до загального мінусу 1-ї комірки;

• 1-й кольоровий провід (B1) — до плюса 1-ї комірки;

• 2-й кольоровий провід (B2) — до плюса 2-ї комірки;

• ... і так далі послідовно до останнього провідника (B16), який паяється на загальний плюс усієї батареї (B+).

3.Замір напруг на фішці шлейфу:Контрольна перевірка мультиметром.

Візьміть мультиметр і заміряйте напруги безпосередньо на контактах роз'єму шлейфу від чорного проводу: напруга між кожним сусіднім піном має становити ~3.2 В, а сумарна напруга повинна плавно зростати від 3.2 В до ~51.2 В (чи 58.4 В на зарядженій батареї).

4.Підключення шлейфу до плати:

Тільки після успішного виміру та перевірки кроку напруг акуратно вставте роз'єм шлейфу в відповідне гніздо плати BMS.

5.Підключення навантаження та зарядки:

Підключайте інвертор / зарядний пристрій до загального плюсу батареї (B+) та до силового чорного проводу P-, що виходить із BMS.
