BMS плата DaLy DL20S-50A LiFePO4 60V 20S 5050A

Захисна BMS плата DALY LiFePO4 20S 60V 50A з пасивним балансуванням (IP67, симетричний порт)

Високонадійна силова плата захисту (BMS) від провідного світового бренду Daly BMS (модель DL20S-50A) розроблена для контролю та безпечної експлуатації потужних акумуляторних зборок із 20 послідовно з'єднаних літій-залізо-фосфатних елементів (LiFePO4 20S із номінальною напругою 64 В / 60 В, у повністю зарядженому стані — 73.0 В).

Ця плата є ідеальним рішенням для електранспорту середньої та підвищеної потужності, а також резервних систем живлення. Вона відмінно підходить для електроскутерів, мопедів, потужних електровелосипедів, триколісних вантажних електротрициклів, сонячних інверторів 60V, джерел безперебійного живлення (ДБЖ / UPS) та резервних батарей для системи резервного живлення будинку.

Ключові особливості та переваги:

• Симетричний порт (50А / 50А): Заряджання акумулятора та підключення навантаження здійснюються через одні й ті самі силові виводи (порти P- та B-). Це спрощує схему підключення, знижує внутрішній опір та унеможливлює помилки при монтажі.

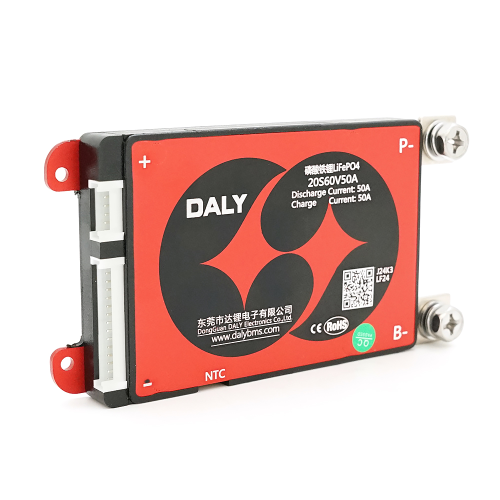

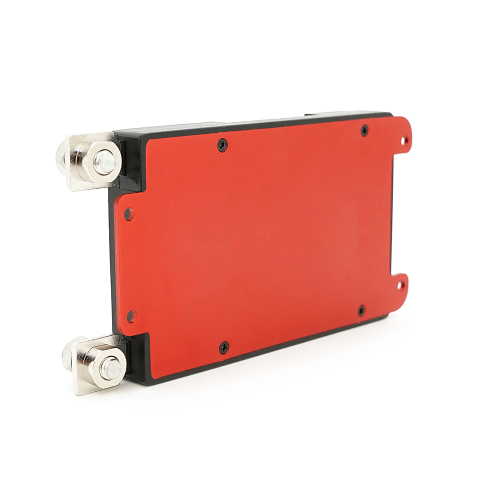

• Абсолютна герметичність (IP67): Плата поміщена в міцний корпус із анодованого алюмінію та пластику фірмового червоного кольору і повністю залита вологонепроникним теплопровідним компаундом. Вона стійка до вологи, пилу, бруду та інтенсивних вібрацій на дорогах.

• Комплексний захист LiFePO4: BMS здійснює безперервний моніторинг кожного з 20 осередків і миттєво блокує ланцюг при виникненні аварійних ситуацій:

  • Перезаряд осередку (> 3.65 В).

  • Перерозряд осередку (< 2.50 В).

  • Коротке замикання та перевантаження по струму (до 50А постійного навантаження).

  • Перегрів (завдяки винесеній термопетлі NTC).

• Пасивне балансування: Інтегрована система пасивного балансування зі струмом до 30–35 мА вирівнює напругу на осередках наприкінці циклу заряджання, запобігаючи «розбігу» банок за напругою та забезпечуючи максимальну віддачу ємності всієї збірки.

Технічні характеристики:

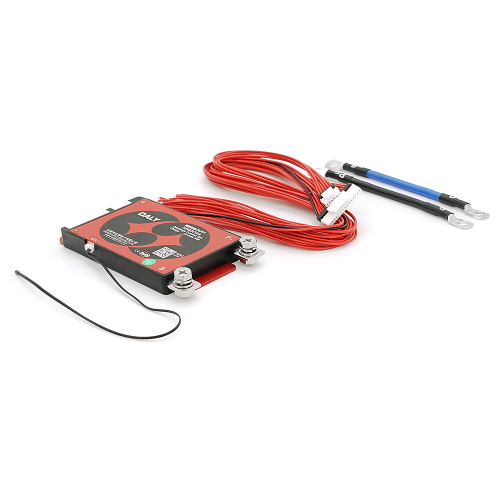

Комплектація:

• BMS плата Daly LiFePO4 20S 60V 50A (DL20S-50A) — 1 шт.

• Оригінальний балансувальний шлейф з роз'ємами — 1 шт.

1.Монтаж силового мінуса (B-):Роз'єм шлейфу повинен бути ВІДКЛЮЧЕНИЙ від BMS.

Насамперед надійно припаяйте (або закріпіть через силове обтискне вушко) товстий синій провід B- від плати BMS до загального мінусу акумуляторної збірки (мінус 1-го осередку).

2.Розпайка балансувальних шлейфів (20S):

Візьміть балансувальний шлейф окремо від плати (не вставляючи його в гніздо BMS) та послідовно припаяйте дроти:

• Тонкий чорний провід (B-) — до загального мінусу 1-ї комірки;

• 1-й кольоровий провід (B1) — до плюса 1-ї комірки;

• 2-й кольоровий провід (B2) — до плюса 2-ї комірки;

• ... і так далі послідовно до останнього провідника (B20), який паяється на загальний плюс усієї батареї (B+).

3.Замір напруг на фішці шлейфу:Контрольна перевірка мультиметром.

Візьміть мультиметр і заміряйте напруги безпосередньо на контактах роз'єму шлейфу від чорного проводу: напруга між кожним сусіднім піном має становити ~3.2 В, а сумарна напруга повинна плавно зростати від 3.2 В до ~64 В (чи 73 В на зарядженій батареї).

4.Підключення шлейфу до плати:

Тільки після успішного виміру та перевірки кроку напруг акуратно вставте роз'єм шлейфу в відповідне гніздо плати BMS.

5.Підключення навантаження та зарядки:

Підключайте зарядний пристрій та силову нагрузку до загального плюсу батареї (B+) та до силового чорного проводу P-, що виходить із BMS.
